功能描述
       高阻複接無源監聽。
       多種方式實現錄音停止/啓動。
       支持24通道同時錄音。
       主叫信息（Caller ID）接收功能，自适應FSK/DTMF格式的CALLERID。
       接收用戶雙音多頻率（DTMF）按鍵碼。
       可同時支持DTMF和FSK檢測。
       可編程的信号音分析器，可檢測任何類型的信号音。
       錄放音操作支持自動增益控制（AGC）。
       ATP-24A/PCIe(3.0)和ATP-24A/PCIe+(3.0)型錄音卡支持發送提示音功能。

性能特點
       采用PCIe X1設計，支持PCIe X1、X2、X4、X8和X16插槽。
       支持DMA數據傳輸格式，主機讀取闆卡數據，不占用主機CPU資源，可充分提高單機錄音線容量。

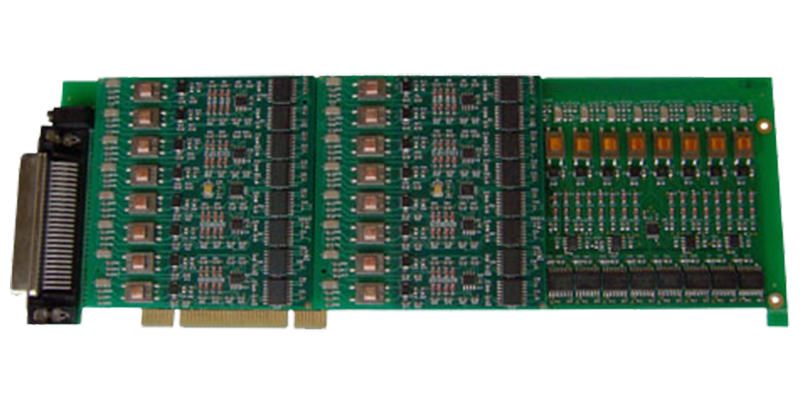

       模塊化結構設計，底闆自帶8路錄音單元，單卡最多可插2個錄音模塊（單個模塊可支持8條數字電話線的錄音），适用于密度高低不同的各種場合。
       ATP-24A系列錄音卡4.0以下版本采用交換機常用的50芯RJ21插座，ATP-24A/PCIe(4.0)和ATP-24A/PCIe+(4.0)采用50芯SCSI插座。附有24路RJ11接線盒，可以方便用戶直接使用RJ11進行連接。
       可以根據需要靈活設置監聽接入點。
       如電信局nPBX之間、電信局n電話之間、PBXn電話之間，以及任何模拟音頻信号之間，例如無線電台的音頻信号。适用于各種環境下密度高低不同的場合，可廣泛地應用于電話錄音系統、呼叫中心監控系統等。
       錄音阻抗高達10kΩ AC/2MΩ DC（3.0系列闆卡錄音阻抗為8kΩ AC/2MΩ DC），不影響被監控信号的傳輸。
       支持硬件處理的A-Law(G.711)、μ-Law、IMA-ADPCM格式的編解碼，以及軟件處理的16-bit linear PCM、MP3、VOX格式的編解碼。支持WINDOWS标準的WAV文件，錄制的語音文件可以通過Cooledit等聲音工具進行編輯和播放。ATP-24A/PCI+、ATP-24A/PCIe+、ATP-24A/PCI+(2.0)、ATP-24A/PCIe+(2.0)、ATP-24A/PCIe+(3.0)、ATP-24A/PCIe+(4.0)型錄音卡另外還支持硬件處理的MS-GSM、G.729A、MP3格式的編碼。
       ATP-24A/PCIe(3.0)和ATP-24A/PCIe+(3.0)型錄音卡支持發送提示音功能。提示音增益可調，默認時本地發出的提示音增益為-4dBm；當發送的提示音頻率為1KHz時，到達線路上的提示音增益為-24dBm。
       具備音頻輸出接口，闆卡上的第一個通道（0#）集成了模拟音頻放大電路及輸出插座，可直接連接耳機或音箱，通過簡單的函數調用就可以對指定通道上的聲音進行實時監聽及聲音回放。
       統一的三彙SynCTI驅動程序開發平台。

外形尺寸：

      長×寬＝160×111mm²（不含固定片）

重量：
      約 215g（含 2 個 8 通道模塊）

環境要求：
      工作溫度：0℃—55℃
      儲存溫度：-20℃—85℃
      濕  度：8%— 90% 無結露
      儲存濕度：8%— 90% 無結露

輸入/輸出接口：
      耳機插座：1 個，φ3.5 立體聲插座
      電話線插座：1 個，RJ21，50 芯

錄放音技(jì )術指标：
      錄放音編解碼格式： CCITT A/μ-Law 64kbps
                                      IMA ADPCM 32kbps
      音頻輸出功率：≥50mW（耳機驅動）
      錄放音失真度：≤2％
      頻響：300-3400Hz(±3dB)
      信噪比：≥38dB
      放音回聲抑制比：≥40dB
      系統最大容量： 每個系統最多可容納 10 塊 24A 錄音卡同時 運行，每個錄音卡最多 24 個通道

電源要求：

      +3.3V DC：900mA
      +5V DC：200mA
      +12V DC：100mA
      最大消耗功率：≤6W（僅 PC 電源）
      最大消耗功率：≤7.5W（僅 PC 電源）

阻抗：
      錄音輸入：≥1MΩ/500V DC
                       ≥10kΩ/1000V AC
      電話線對微機隔離絕緣電阻：≥2MΩ/500V DC
      電話線阻抗：符合國家标準三元件網絡阻抗

音頻編解碼速率：
      16Bit PCM     128kbps
      8Bit PCM     64kbps
      A-Law     64kbps
      μ-Law     64kbps
      VOX     32kbps
      ADPCM    32kbps
      GSM     13.6kbps
      MP3     8kbps
      G.729A     8kbps

采樣率：
      8kHz

安全防護：
      防雷擊能力：4 級

監控距離：
      ATP 卡到并接點的最大距離為 50 米
