一、項目背景

上海浦東發展銀行是1992年8月28日經中國人民銀行批準設立、1999年在上海證券交易所成功挂牌上市的全國性股份制商業銀行，總行設在上海，旗下包含上海、北京、天津、重慶、南京、杭州等多地共計820多家分支機構。

浦發銀行信用卡中心一直業務繁忙，占用超多人工坐席資源，随着AI機器人的普及，該行嘗試通過自主開發，加速推進AI人工智能等創新技(jì )術在該場景的應用，決定改變信用卡中心現有的呼叫模式，同時綜合考慮帶寬、并發數、多網段、網絡安全等多項因素，需要引入新的IMS線路，并與原有的E1線路共存方案。

 二、項目需求

支持4萬線并發

AI坐席加上人工坐席，需要總的并發數在40000線左右，IMS接入單台設備不能低于2000并發，E1接入單台設備不能低于480并發，上線設備SBC2000和SMG3016.支持與原來E1中繼線路共同組網。提供設備管理平台，方便管理維護。

節約帶寬

傳統運營商ims這邊一般用711通信，需要考慮設備與浦發呼叫中心之間的通信帶寬，也就需要設備支持将711轉碼成更省帶寬的編碼通信。

單設備支持多IP段

wan口對接電信的ims中繼，對方是一個号碼段對應一個本端及遠端ip地址，一台設備上至少有10個号碼段，也就是說單台設備支持10個網段，而且都是專線，相互之間是不通的。

優秀的防火牆功能

核心網需要對外不可見，引入設備需要支持防火牆功能，可以設置訪問及呼叫白名單、黑名單，具有主動攔截非法注冊、異常SIP消息等功能；另外需要内外網隔離功能。

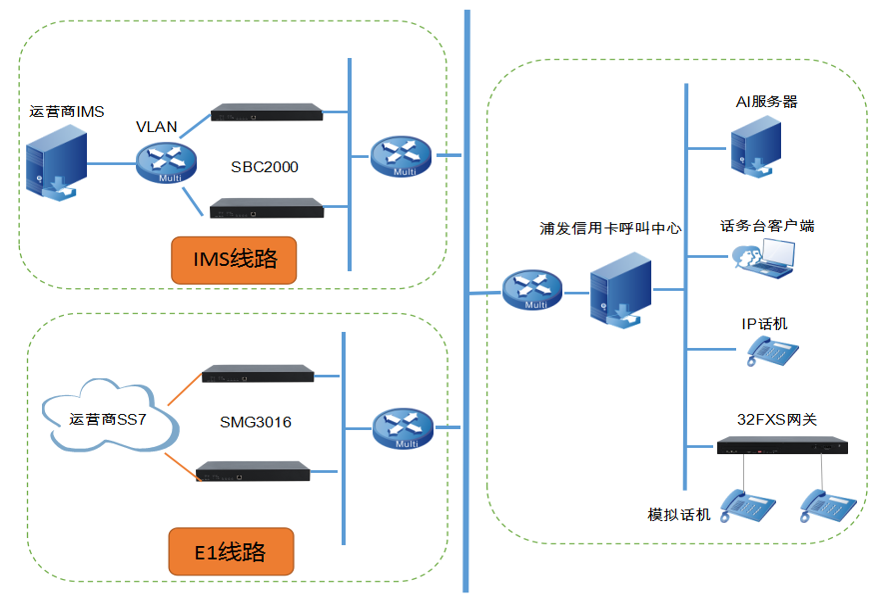

三、方案組網

組網說明:

1、 原先E1線路，繼續使用三彙的SMG3016設備，單台480路并發，擴容可以通過添加SMG3016設備來實現，雙機熱備。

2、 新引入的IMS線路，使用三彙的SBC2000設備，單台2000并發，支持10個vlan網段，擴容可以通過添加SBC2000設備來實現,雙機熱備。

3、 SBC2000與運營商之間走vlan專網通信，與浦發信用卡中心服務器之間走行内專網通信，保證數據安全。

 四、方案優勢

隐藏核心網絡和内部網絡的拓撲

SBC作為用戶終端和IP-PBX、軟交換等核心設備之間的代理，為實時會話提供安全保證。外部終端設備通過SBC接入核心網絡（IMS），核心網絡的拓撲對終端不可見。這樣，就有效隐藏了核心網和企業内部網絡的拓撲結構，防止其受到攻擊，提高了整個網絡架構的安全性。

融合了防火牆的安全功能

SBC提供黑名單功能，即根據報文的源IP地址進行快速過濾，從而将命中黑名單表項的特定IP地址發送過來的報文屏蔽，防止非法入侵。比如DDOS、IDS、IPTABLES等。

轉碼功能，節約帶寬

SBC系列轉碼網關，是一款基于硬件轉碼設備，可以解決通訊系統中對語音編碼格式轉換的需求，在IMS網絡裏可實現多種轉碼功能，還可以通過IMS核心網絡進行呼叫或者PSTN終端間的編解碼轉換。在保證高效的語音質量前提下節約帶寬。

通信過程加密，保證安全

SIP消息體是文本結構、透明的，在網絡上傳輸很容易被截獲獲取内部數據，所以在不安全的網絡上傳輸時，需要對SIP消息進行加密，設備支持TLS加密。

RTP數據在網絡上傳輸很容易被截獲獲取内部數據，所以在不安全的網絡上傳輸時，需要對RTP消息進行加密，設備支持SRTP加密。
